污水处理系统中PLC输入点节省方法

文章出处：工业废水处理网责任编辑：seven作者：seven人气：-发表时间：2016-12-27 00:00:00【大中小】

污水处理系统中PLC输入点节省方法

一般认为输入点数是按系统输入信号的数量来确定的。但在实际应用中，九游会J9·(中国)官方网站-真人游戏第一品牌可以通过以下措施达到节省污水处理系统中PLC输入点数的目的。

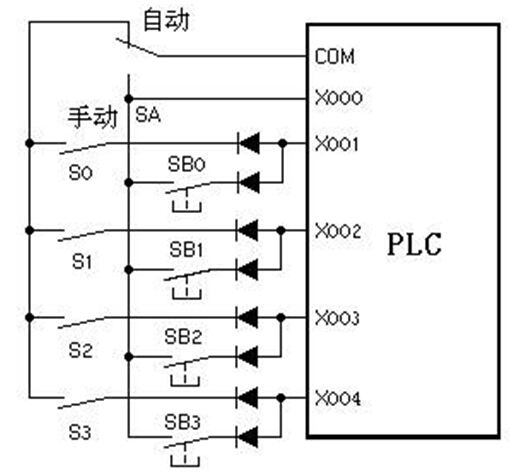

如图所示，系统有“手动”和“自动”两种工作方式。用X000来识别使用“自动”还是“手动”操作信号，“手动”时的输入信号为SB0～SB3，“自动”时的输入信号为S0～S3，如果按正常的设计思路，那么需要X000～X007一共8个输入点，若按图的方法来设计，则只需X001～X004一共4个输入点。图中的二极管用来切断寄生电路。如果图中没有二极管，系统处于自动状态，SB0、SB1、S0闭合S1断开，这时电流从COM端子流出，经SB0、SB1、S0形成寄生回路流入X000端子，使输入位X002错误地变为ON。各开关串联了二极管后，切断了寄生回路，避免了错误的产生。但使用该方法应考虑输入信号强弱。
